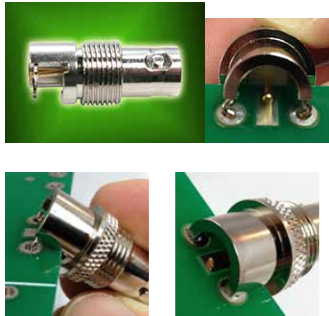

　　V-Bite? BNC 連接器是 Winchester Interconnect 推出的 50 Ohm和 75 Ohm邊緣安裝式 PCB 連接器，采用半圓形彈簧接觸件，安裝時將連接器以 45 度角放置在 PCB 上，插入缺口并按下，使其牢固地安裝在 PCB 上。適用于多種應用場景，如廣播、醫療、安全、電信和測試設備等。

　　零件編號及描述

　　361V504ER：50 Ohm BNC 插座，適用于 0.062 英寸厚的 PCB。

　　361V504ET：50 Ohm帶螺紋的 BNC 插座，適用于 0.062 英寸厚的 PCB。

　　361V504EF：50 Ohm面板安裝式 BNC 插座，適用于 0.062 英寸厚的 PCB。

　　361V704ER：75 Ohm BNC 插座，適用于 0.062 英寸厚的 PCB。

　　361V704ET：75 Ohm帶螺紋的 BNC 插座，適用于 0.062 英寸厚的 PCB。

　　361V704EF：75 Ohm面板安裝式 BNC 插座，適用于 0.062 英寸厚的 PCB。

　　361V704EFTW：75 Ohm帶密封墊的面板安裝式 BNC 插座，適用于 0.062 英寸厚的 PCB。

　　電氣規格：

　　駐波比(VSWR)：直角型最大 1.2，直通型最大 1.15。

　　中心接觸保持力：≥6 磅。

　　接觸電阻：中心接觸≤1.5 Milliohms，外接觸≤0.2 Milliohms。

　　阻抗：50 Ohm或 75 Ohm。

　　頻率范圍：0 – 4 GHz。

　　電壓：≥500 VRMS。

　　絕緣電阻：≥5000 Milliohms。

　　插拔壽命：≥500 次。

　　機械規格：

　　材料：主體和外接觸件為鎳鍍黃銅/金，中心接觸件為磷青銅/金。

　　交配力：≤5 磅。

　　解配力：≥1.5 磅。

　　絕緣材料：聚乙烯或 PTFE。

　　工作溫度范圍：-65? C至 +165 ? C。

　　安裝硬件

　　鎖緊墊圈：364LW。

　　鎖緊螺母：364LW 跨度螺母。

　　六角螺母：364NT。

　　應用場景

　　V-Bite? BNC 連接器適用于多種行業和應用，包括但不限于：

　　廣播路由器：用于音頻和視頻信號的傳輸。

　　醫療設備：如超聲設備、心電圖機等。

　　安全設備：如監控?cái)z像頭和報警系統。

　　電信設備：如基站和通信線路。

　　測試設備：如信號發生器和頻譜分析儀。

Winchester是一家高可靠性連接器制造廠商，具備AS9100和AS7003航空航天質量體系認證，為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。

深圳市立維創展科技有限公司，授權代理Winchester連接器產品，歡迎咨詢。
