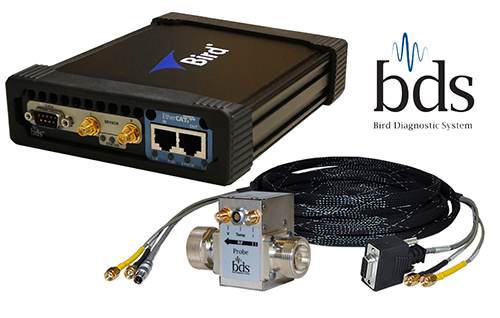

Bird射頻BDS2系統
發布時間:2021-04-13 16:59:48 瀏覽:2272
Bird射頻由復雜的并行信號處理。BDS2可以同時測量和報告多基波頻率、諧波頻率和互調頻率下的電壓、電流和相位角。
Bird射頻的強頻率跟蹤算法可以保證動態信號條件下的精確測量。利用該數據可以計算出每個頻率的功率和阻抗,從而使用戶能夠識別可能導致不同的成功和失敗過程的微小差異。
可選的時域模式提供了在非50歐姆環境中脈沖RF波形形狀的良好可見度。與示波器類似,Bird射頻 BDS 2顯示脈沖包絡的單一觸發視圖。然而,Bird射頻 BDS 2將以電壓、電流、相位、功率或阻抗的形式顯示波形,以達到系統完全指定的精度,這是獨一無二的。
產品特性
鎖定系統可精確測量1%射頻電壓和電流
計算阻抗,射頻功率
多級脈沖或連續波波形
1-3基本頻率
每個基頻4次諧波
每個基本對有6個互調產品。
時域模式
跟蹤和光譜搜索模式
啟用以太網

應用領域
室匹配
射頻過程監測
阻抗匹配
射頻傳輸系統故障排除
識別過程漂移
諧波等級最高252 MHz的分析
電壓、電流、相位和輸出功率的比較
Bird為全球客戶提供快捷簡便的RF測試工具,廣泛應用于通信、醫療、軍用和半導體測試市場。深圳市立維創展科技有限公司,授權銷售Bird產品,歡迎咨詢。
詳情了解Bird請點擊:/brand/73.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
上一篇: Q-Tech適用于極端溫度和井下應用的高溫晶體振蕩器
下一篇: ANDON散熱器插座?
推薦資訊

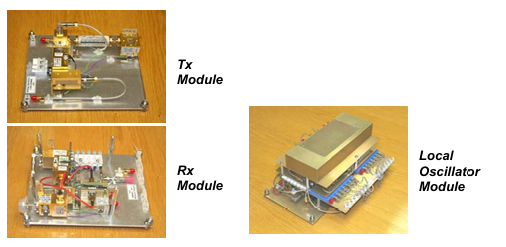

HXI 8300雷達前端是一款專為超寬帶、全相干、線性化FMCW雷達系統設計的高性能設備,工作頻率范圍為70-77 GHz。其核心特性包括全相干操作、閉環線性化處理、支持多達64個模塊的擴展配置(最遠可達20英尺),并具備多照明和多視角功能。技術規格上,該雷達前端提供高線性度的FM掃描(>99.99%),低噪聲系數(典型9 dB),以及靈活的RF輸出功率(典型7 dBm至20 dBm)。此外,它還支持多種同步輸出和精確的I/Q相位與幅度平衡,適用于多種復雜環境,工作溫度范圍廣泛(0至+50°C),并具備高濕度耐受性。整體設計緊湊,模塊化,便于集成和擴展。
